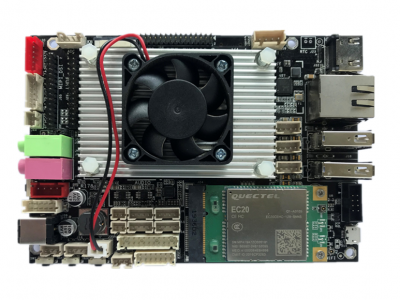

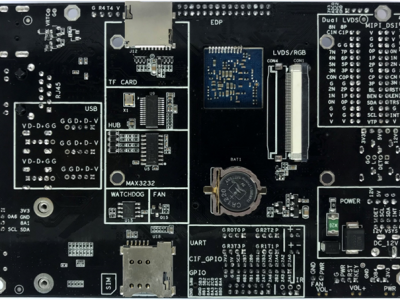

瑞芯微RK3288_P01主板开发板

  • 型号PET_RK3288_P01
  • 品牌PET

瑞芯微RK3288处理器采用Cortex-A17,GPU采用Mali T76X系列GPU,Mali T764核心最大特点是采用第三代Midgard架构,大幅度改变了着色器核心的配置方式;着色器数量高达4个着色器核心,支持4Kx2K,以及硬解H.265视频。

  1. 详细信息

一、PET_RK3288_P01功能


功能列表

处理器

RK3288 Cortex A17四核 1.8G

内存

DDR3 1GB / 2GB,标配2GB

存储

EMMC 8G/16G/ 32G,标配 8GB

LVDS显示

1路,支持双通道和单通道LVDS显示屏

RGB显示

1路最高支持24位RGB显示屏

MIPI显示

1路支持4通道MIPI显示屏

HDMI显示

1路

eDP显示

1路

摄像头接口

支持USB摄像头

触摸屏接口

1路,支持多点电容屏

USB接口

OTG 1路、USB-HOST 3路

SD/TF卡

1路

音频接口

MIC 1路,耳机1路

喇叭接口

2路

I2S接口

1路,可用于扩展麦克风矩阵等

按键接口

1路

SPI接口

1路

I2C接口

2路

TTL串口

6路

RS232串口

2路(与TTL串口复用)

485接口

1路(与TTL串口复用)

以太网接口

1路

WIFI/BT

WIFI/BT模组(如果需要使用蓝牙,则占用一路TTL串口)

板载RTC

标配,板载独立RTC芯片及电池

硬件看门狗

标配,板载硬件看门狗芯片

GPIO

15路

按键接口

1路,ADC方式可实现多个按键

NFC接口

1路,支持连接PN7150 NFC模组

北斗/GPS

非标配,可选配北斗/GPS模组(占用一路TTL串口)

4G数据通讯

非标配,可选4G模组,支持全网通

结构参数

尺寸

135 x 94单位mm

PCB工艺

核心板八层板,沉金工艺,底板四层

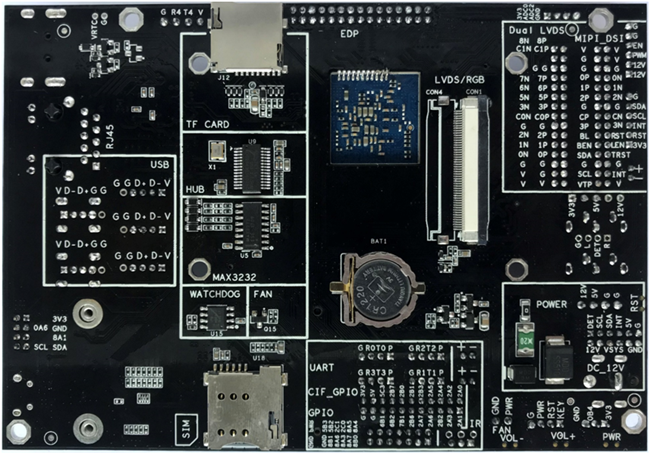

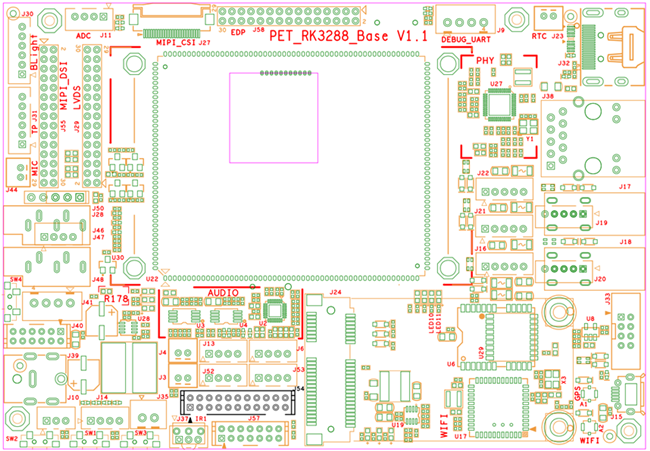

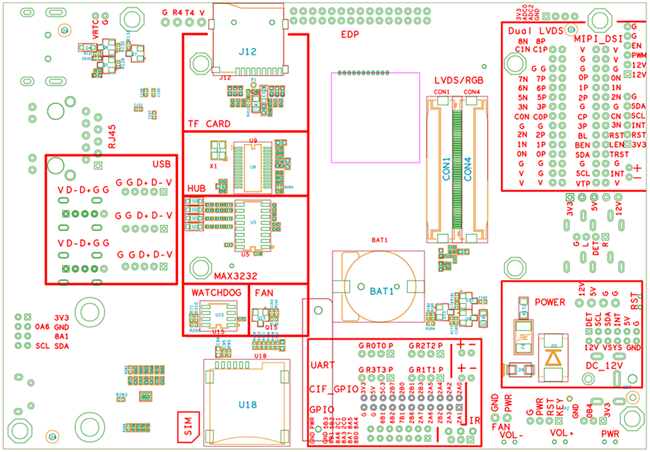

二、PET_RK3288_P01图片













三、PET_RK3288_P01详细参数


接口说明

丝印

接口

接口形式

说明

备注

J3/J4

喇叭座

PH2.0 2Pin

标配


J47

音频

PH2.0 4Pin

标配

J46功能复用且位置重叠,不能同时使用

J46

耳机座

标准3.5

标配

三段式

J48

麦克风座

标准3.5

标配

J44功能复用

J44

麦克风座

PH2.0 2Pin

标配

J48功能复用

J6

串口/dev/ttyS0

PH2.0 4Pin

标配

默认为TTL串口,与蓝牙功能不可同时使用

J52

串口/dev/ttyS1

PH2.0 4Pin

标配

默认为RS232,可修改电阻配置为TTL串口

J53

串口/dev/ttyS3

PH2.0 4Pin

标配

默认为RS232,可修改电阻配置为TTL串口,与板载GPS模组功能复用,不可同时使用

J9

串口/dev/ttyS4

XH2.54 4Pin

标配

默认为TTL串口,调试串口

J13

串口/dev/ttyS2

PH2.0 4Pin

标配

默认为TTL串口,与IR遥控输入功能复用,不可同时使用

A1

北斗GPS天线接口

MM9329-2700

非标配


U6

北斗GPS模组


非标配


J10

LED/GPIO接口

PH2.0 3Pin

标配


J11

ADC输入接口

PH2.0 4Pin

标配

支持两路ADC输入,电平最高1.8V

J12

TF卡座


标配


J14

ADC按键接口

PH2.0 4Pin

标配

可扩展多个按键

SW3

功能键


标配


SW1

功能键/烧写键


标配


SW2

Power


标配


SW4

复位键


标配


J15

OTG 调试座

Micro USB

标配


J16

USB接口

PH2.0 4Pin

标配


J17

USB接口

USB-A

标配

J19复用

J19

USB接口

PH2.0 5Pin

非标配

J17复用且位置重叠,不能同时使用

J18

USB接口

USB-A

标配

J20复用

J20

USB接口

PH2.0 5Pin

非标配

J18复用且位置重叠,不能同时使用

J21

USB接口

PH2.0 4Pin

标配


J22

USB接口

PH2.0 4Pin

标配


J23

RTC电池接口

PH2.0 2Pin

非标配


A2

WIFI天线接口

MM9329-2700

标配


U18

SIM卡接口

Micro Sim卡座

标配


J24

PCIE 4G模组接口

PCI-E

标配


J54

11GPIO2路电源

PH2.0 22Pin

标配


J27

MIPI输入接口

0.5间距24Pin

标配

MIPI摄像头或HDMI输入

CON1

RGB输出接口

0.5间距50Pin

标配

下接

CON4

RGB输出接口

0.5间距50Pin

非标配

上接

J29

LVDS显示屏接口

PH 2.0 30Pin

标配

支持双通道和单通道LVDS显示屏

J50

LVDS电源跳线

XH2.54 3Pin

标配

3.3V/5V可选

J28

LVDS电源跳线

PH2.54 5Pin

非标配

3.3V/5V/12V J50位置重叠

J30

LVDS显示屏背光座

PH2.0 6Pin

标配


J31

I2C触摸屏接口

PH2.0 6Pin

标配


J55

MIPI显示屏接口

PH2.0 30Pin

标配


J58

eDP显示屏接口

PH2.0 30Pin

标配


J32

HDMI输出接口

HDMI-A

标配


J37

IR输入接口

PH2.0 3Pin

标配


J33

NFC接口

PH2.0 8Pin

标配

可以连接我司PN7150 NFC模组

J57

SPI/I2C接口

PH2.0 8Pin

标配

一路双片选SPI,一路I2C4GPIO

J35

风扇接口

XH 2.54 2Pin

标配


J38

以太网接口

RJ45

标配


J39

12V电源输入座

2.1*5.5

标配


J41

电源输出座

XH 2.54 3Pin

标配

输出12V5V

J40

电池板接口

PH2.0 12Pin

标配



四、PET_RK3288_P01开放资料


Ø  底板原理图源文件、丝印图。

Ø  底板PCB源文件。

Ø  核心板PDF简版原理图。

Ø  底板芯片规格书、接插件规格书。

Ø  uboot源代码。

Ø  Linux 内核源代码

Ø  Android 7.1.2源代码

Ø  丰富的开发文档。


五、PET_RK3288_P01直接修改安卓镜像


Ø  无需编译源码,可以通过镜像修改软件直接对安卓相关功能进行自定义修改,具体如下:

Ø  开机log、开机动画、开机音乐、关机动画。

Ø  默认桌面背景

Ø  开机自启动Launcher程序

Ø  添加或删除内置应用APK

Ø  定时开机时间、定时关机时间

Ø  是否启用蓝牙功能

Ø  是否启用北斗/GPS功能

Ø  自动休眠时间

Ø  默认背光亮度

Ø  默认显示屏DPI

Ø  主屏默认方向

Ø  副屏默认方向

Ø  副屏是否全屏显示

Ø  是否启用RK双屏异显模式

Ø  HDMI或主板音频接口输出音频

Ø  默认HDMI分辨率

Ø  默认全屏(隐藏状态栏)

Ø  是否默认打开蓝牙、WIFI

Ø  WIFI和以太网共存,以及优先级

Ø  4G和以太网共存,以及优先级

Ø  双以太网共存,以及第二路以太网获取IP模式(DHCP或Static)

Ø  默认音量

Ø  长按Power键功能(弹出菜单或直接关机)

Ø  是否禁用系统休眠



六、PET_RK3288_P01安卓7.1 系统功能


Ø  支持U盘或TF卡调整显示参数,适配不同的显示屏。

Ø  可通过设置选项强制应用程序全屏显示,永久隐藏系统状态栏。

Ø  支持双屏异显。

Ø  副屏可以设置方向0、90、180、270

Ø  副屏可以设置是否满屏显示

Ø  支持客户应用程序为系统唯一桌面Launcher并且不会弹出选择框,终端使用者无法运行其他桌面程序。

Ø  支持以太网设置,可通过设置选项指定静态IP地址或DHCP自动配置。

Ø  自动进行以太网MAC地址配置,无重复MAC地址。

Ø  支持wifi、以太网、4G任意两个网络共存,,并可以设置共存网络的优先级

Ø  支持双以太网

Ø  HDMI输出可通过设置选项指定输出分辨率(720P、1080P等)。

Ø  在连接HDMI时可通过设置选项选择音频是通过HDMI输出还是通过喇叭、耳机输出。

Ø  HDMI输出可通过设置选项选择进行缩放,可以适配各种显示屏。

Ø  HDMI输出可通过设置选项选择旋转方向0、90、180、270。

Ø  可不用安装第三方软件实现获取系统root权限。

Ø  可通过设置选项强制所有应用程序与系统默认的显示方向一致,不会在程序启动时切换横竖屏。

Ø  可通过设置选项设置系统永不休眠。

Ø  支持NFC功能进行读卡。

Ø  支持上电开机和上电后需要按下Power电源键开机两种开机方式。

Ø  系统默认开放外部TF卡读写权限,客户应用程序可正常操作外部TF卡。

Ø  支持通过简单的文件读写操作GPIO输出高低电平或读取GPIO电平状态。

Ø  支持开机LOGO和开机动画定制。

Ø  支持多种GPS/北斗模组即插即用

Ø  支持多路UVC USB摄像头。

Ø  支持3G、4G USB或PCI-E模组数据通讯。

Ø  支持外置U盘和TF卡,并支持NTFS、FAT32、EXT2、EXT3、EXT4 文件系统。

Ø  支持定时开关机,可通过设置选项设置。

Ø  时钟校准服务器NTP可通过设置选项选择不同的服务器地址和校时超时时间



七、PET_RK3288_P01核心板Linux系统功能


支持 Ubuntu 18.04 、debin9、buildroot系统。Ubuntu 18.04系统主要功能如下:

Ø  支持U盘或TF卡调整显示参数,适配不同的显示屏。

Ø  支持ADB功能,可通过adb进行文件上传下载等操作。

Ø  支持opengl

Ø  支持opencv

Ø  支持opencl

Ø  系统自动进行以太网的连接管理,支持以太网热拔插自动配置IP地址

Ø  系统自动进行wifi的连接管理,任何时候当有匹配的wifi热点时会自动连接。

Ø  支持4G 拨号。

Ø  自动进行声卡的配置,系统启动后声音输出正常、MIC麦克风工作正常。

Ø  支持多路UVC USB摄像头。

Ø  支持SSH2远程登陆到系统。
