全志A40i-H核心板

处理器

A40I-H Cortex A7 四核

内存

DDR3 1GB / 2GB，标配1GB

存储

EMMC 8G / 16G / 32G，标配 8GB

电源管理

强大的独立 PMIC/PMU AXP221S

操作系统

安卓7.1，Linux Buildroot

工作温度

-40℃ ~ 85℃

PET-A40I-H核心板/核心模组接口参数

显示输出接口

LVDS双通道 1路、RGB 1路、MIPI四通道1路、HDMI输出1路

视频输入接口

YUV并口1路，支持USB摄像头

触摸屏接口

多点电容、电阻屏

USB接口

USB2.0规范、支持OTG 1路、USB-HOST 2路，有更多需求可在底板进行USB扩展

SD/TF卡接口

1路

SATA硬盘接口

1路

键盘接口

Power、烧写键、ADC按键

以太网接口

2路，千兆/百兆以太网

SPI接口

1路

ADC接口

2路

I2C接口

5路(部分与其他功能有复用)

UART串口

6路(部分与其他功能有复用)

I2S接口

1路

SDIO接口

1路，一般用于WIFI模组

红外输入接口

1路

GPIO/中断

多路

TV_IN

4路

TV_OUT

4路

音频接口

耳机1路，MIC 2路，Line_IN 1路，Line_OUT 1路

PWM接口

3路

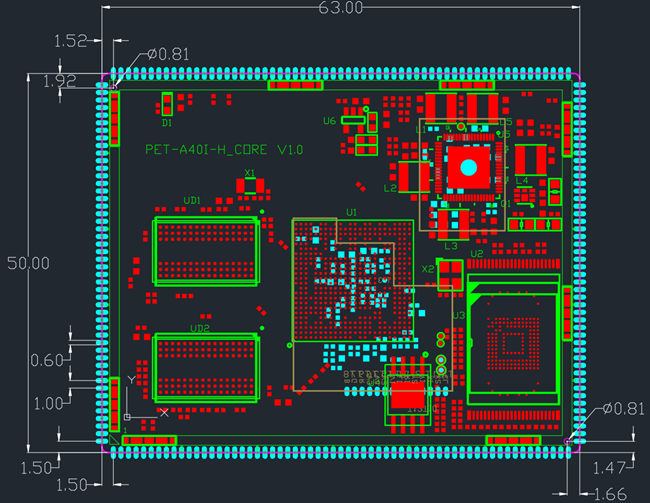

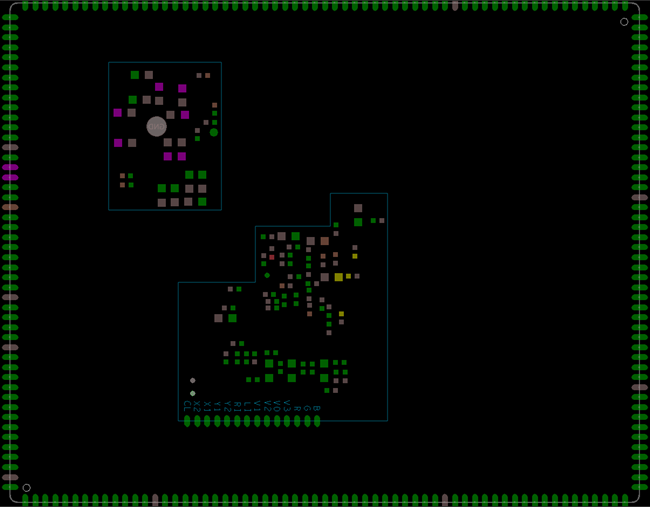

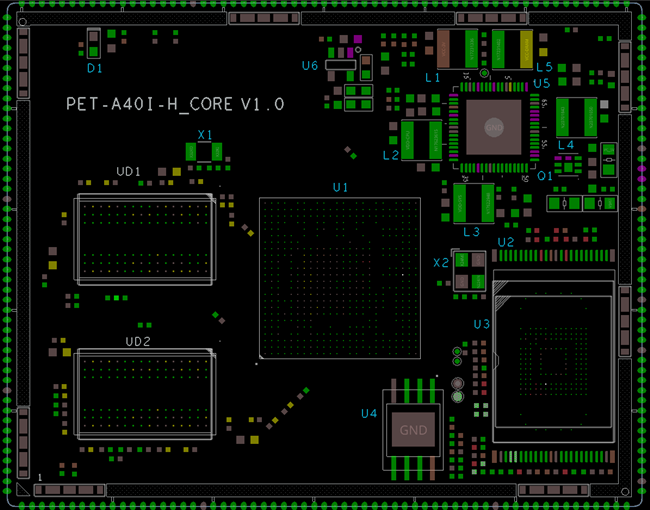

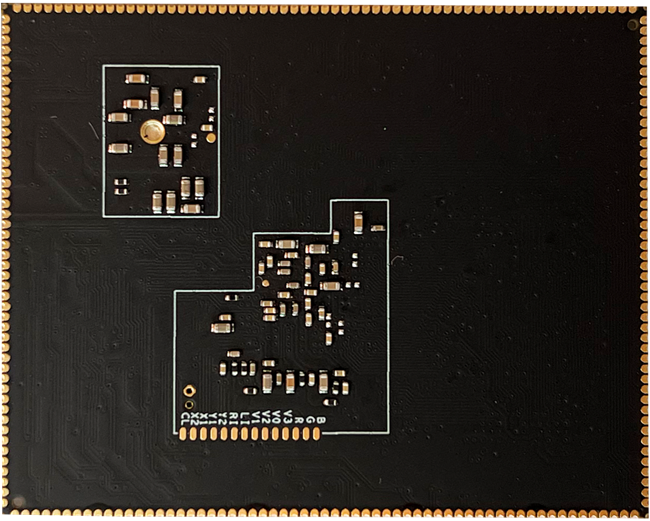

PET-A40I-H核心板/核心模组结构参数

尺寸

63 x 50 mm，厚度1.2mm

邮票孔/排针间距

1.0 mm

引脚数

232 pin

PCB工艺

六层板，沉金工艺

1

PI5

显示屏电源控制信号

GPIO

GPIO

2

PI4

显示屏复位控制信号

GPIO

GPIO

3

PB2-PWM0

显示屏PWM信号

PWM

PWM

4

PB11

显示屏背光控制信号

GPIO

GPIO

5

TWI3-SDA

IIC3通讯数据

I2C3

I2C3/GPIO

6

TWI3-SCK

IIC3通讯时钟

7

PI17-EINT29

触摸屏中断输入

GPIO/EINT

8

PI6

触摸屏复位控制信号

GPIO

GPIO

9

MIPI-DSI-D0P

MIPI显示屏输出信号

MIPI_DSI

10

MIPI-DSI-D0N

11

MIPI-DSI-D1P

12

MIPI-DSI-D1N

13

MIPI-DSI-CKP

14

MIPI-DSI-CKN

15

MIPI-DSI-D2P

16

MIPI-DSI-D2N

17

MIPI-DSI-D3P

18

MIPI-DSI-D3N

19

GND

20

LCD-D0

RGB/LVDS显示输出信号

RGB/LVDS

RGB/LVDS/GPIO

21

LCD-D1

22

LCD-D2

23

LCD-D3

24

LCD-D4

25

LCD-D5

26

LCD-D6

27

LCD-D7

28

LCD-D8

29

LCD-D9

30

LCD-D10

31

LCD-D11

32

LCD-D12

33

LCD-D13

34

LCD-D14

35

LCD-D15

36

LCD-D16

37

LCD-D17

38

LCD-D18

39

LCD-D19

40

LCD-D20

RGB显示屏信号

RGB

RGB/GPIO

41

LCD-D21

42

LCD-D22

43

LCD-D23

44

LCD-CLK

45

LCD-DE

46

LCD0-HSYNC

47

LCD0-VSYNC

48

GND

49

ADC1

ADC输入信号

ADC

ADC

50

KEYADC0

ADC按键输入信号

51

HAGND

音频地

AUDIO

AUDIO

52

HPCOM/FB

耳机信号

53

HPOUTL

耳机音频输出

54

HPOUTR

耳机音频输出

55

CVBS

CVBS输出信号

56

PHONEOUTN

音频输出信号

57

PHONEOUTP

音频输出信号

58

PC22-SPI2-MISO

功放静音信号

59

PI13-EINT25

耳机插入检测信号

60

MIC1N1

MIC输入信号

61

MIC1N2

MIC输入信号

62

VMIC

MIC偏执电压

63

GND

64

HHPD

HDMI输出信号

HDMI

HDMI

65

HSDA

66

HSCL

67

HCEC

68

HTXCN

69

HTXCP

70

HTX0N

71

HTX0P

72

HTX1N

73

HTX1P

74

HTX2N

75

HTX2P

76

GND

77

ESRXM

SATA信号

SATA

SATAT

78

ESRXP

79

ESTXP

80

ESTXM

81

GND

82

USB-DP2

USB HOST信号

USB_HOST

USB_HOST

83

USB-DM2

84

USB-DM0

USB OTG信号

USB_OTG

USB_OTG

85

USB-DP0

86

USB-DM1

USB HOST信号

USB_HOST

USB_HOST

87

USB-DP1

88

VCC-RTC

RTC电源输入

VCC

VCC

89

VCC-18

电源输出

90

VCC-3V

电源输出

91

VBAT

电池电源输出

92

93

PS

电源输出

94

95

PC_5V

5V主电源输入

96

GND

97

PC21-SPI2-MOSI

电源输出控制信号

GPIO

GPIO

98

TS

电池温度检测

TS

TS

99

POWER-KEY

Power按键输入信号

KEY

KEY

100

AP-RESET

复位按键输入信号

KEY

KEY

101

AP-NMI

CPU唤醒信号

102

FEL

烧写按键输入信号

KEY

KEY

103

PI14-EINT26

TF卡插入检测信号

TF

GPIO/EINT

104

SDC0-D2

TF卡信号

TF/GPIO

105

SDC0-D3

106

SDC0-CMD

107

SDC0-CLK

108

SDC0-D0

109

SDC0-D1

110

CSI0D5

并口摄像头输入信号

TF卡通讯

CSI

CSI/GPIO

111

CSI0D6

112

CSI0D7

113

CSI0D4

114

CSI0D3

115

CSI0D2

116

CSI0D1

117

CSI0D0

118

CSI0VSYNC

119

CSI0HSYNC

120

CSI0MCLK

121

CSI0PCLK

122

PC20-SPI2-CLK

并口摄像头复位信号

GPIO

GPIO

123

PC19-SPI2-CS0

并口摄像头使能信号

GPIO

GPIO

124

TWI4-SDA

并口摄像头I2C数据

CSI_I2C

I2C/GPIO/PWM

125

TWI4-SCK

并口摄像头I2C时钟

CSI_I2C

I2C/GPIO

126

PB16-SPI2-MOSI

GPIO

GPIO

GPIO/SPI2

127

PB15-SPI2-CLK

128

PB13-SPI2-CS1

129

PB14-SPI2-CS0

130

PB17-SPI2-MISO

131

PB21-TWI2-SDA

GPIO/I2C/PWM

132

PB20-TWI2-SCK

133

PB19-TIW1-SDA

IIC1通讯数据

I2C1

GPIO/I2C

134

PB18-TWI1-SCK

IIC1通讯时钟

135

PB10-PWM7

PWM

PWM

PWM/GPIO

136

PB9-PWM6

PWM

137

PB3-PWM1

PWM

138

IR0-RX

IR输入信号

IR

IR/GPIO

139

PB22-UART0-TX

UART0 数据输出

UART0

UART/GPIO

140

PB23-UART0-RX

UART0 数据输入

141

PG10-UART4-TX

UART4 数据输出

UART4

UART/GPIO

142

PG11-UART4-RX

UART4 数据输入

143

PI21-UART7-RX

UART7 数据输入

UART7

UART/GPIO/PWM

144

PI20-UART7-TX

UART7 数据输出

145

PI19-UART2-RX

UART2 数据输入

UART2

UART/GPIO

146

PI18-UART2-TX

UART2 数据输出

147

PI11-UART5-RX

UART5 数据输入

UART5

UART/GPIO

148

PI10-UART5-TX

UART5 数据输出

149

PG8-UART3-RTS

UART3 硬件流控

UART3

UART/GPIO

150

PG6-UART3-TX

UART3 数据输出

151

PG7-UART3-RX

UART3 数据输入

152

PG9-UART3-CTS

UART3 硬件流控

153

GND

154

PG3-SDC1-D1

SDIO接口信号

SDIO

SDIO/GPIO

155

PG2-SDC1-D0

156

PG1-SDC1-CLK

157

PG0-SDC1-CMD

158

PG5-SDC1-D3

159

PG4-SDC1-D2

160

X32KFOUT

32.768输出信号

161

VDD-WIFI

WIFI电源

VCC

VCC

162

PI16-EINT28

WIFI控制信号

GPIO

GPIO

163

PI15-EINT27

164

PI9

165

PI8

166

PI7

167

PB6-I2S0-BCLK

4G模组复位信号

GPIO

GPIO

168

PB7-I2S0-LRCK

电源控制信号

GPIO

GPIO

169

PB8-I2S0-DO

指示灯控制信号

GPIO

GPIO

170

PB12-I2S0-DI

GPIO

171

ERXD3

以太网接口信号

PHY

PHY/SPI3/UART6/UART1/GPIO

172

ERXD2

173

ERXD1

174

ERXD0

175

ETXD3

176

ETXD2

177

ETXD1

178

ETXD0

179

ERXCK

180

I2S1-MCLK

181

ERXDV

182

EMDC

183

EMDIO

184

ETXEN

185

I2S1-BCLK

186

ECRS

187

ECOL

188

ETXERR

189

GND

190

PH8

以太网接口信号

PHY

PHY/GPIO

EDP

191

PH9

192

PH10

193

PH11

194

PH14

195

PH15

196

PH16

197

PH17

198

PH18

199

PH19

200

PH20

201

PH21

202

PH22

203

PH23

204

PH24

205

PH25

206

PH26

207

PH27

208

GND

209

PH0

4G电源控制信号

GPIO

GPIO

210

PH1-EINT1

GPIO

GPIO

GPIO

211

PH2-EINT2

212

PH3-EINT3

213

PH4-EITN4

214

PH5-EINT5

215

PH6-EINT6

216

PH7-EINT7

217

PH12-EINT12

NFC模组控制信号

GPIO

GPIO

218

PH13-EINT13

NFC模组控制信号

GPIO

GPIO

T3

TVIN0

TV_IN输入信号

TV_IN

TV_IN

T4

TVIN1

T5

TVIN2

T6

TVIN3

T7

VGA-G

TV_OUT输出信号

TV_IN

TV_OUT

T8

BGA-B

T9

BGA-R

T10

TPX1

电阻触摸屏输入信号

RTP

RTP电阻触摸屏

T11

TPX2

T12

TPY1

T13

TYP2

T14

LINEINL

音频输入信号

AUDIO

AUDIO

T15

LINEINR

AUDIO

T16

GHCLED

充电指示信号输出

PMU

PMU
