瑞芯微RK3288核心板

  • 型号PET_RK3288_CORE
  • 品牌PET

瑞芯微RK3288处理器采用Cortex-A17,GPU采用Mali T76X系列GPU,Mali T764核心最大特点是采用第三代Midgard架构,大幅度改变了着色器核心的配置方式;着色器数量高达4个着色器核心,支持4Kx2K,以及硬解H.265视频。

  1. 详细信息

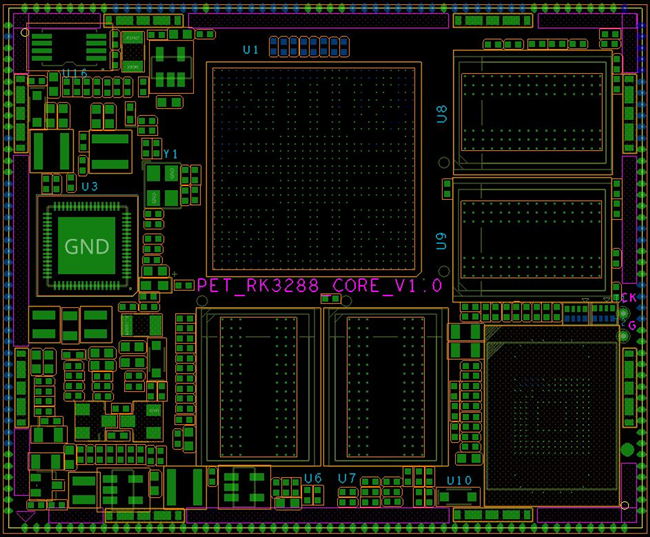

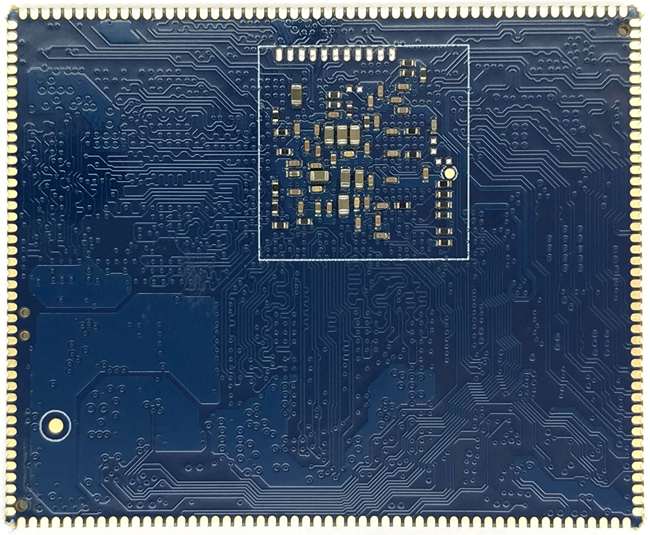

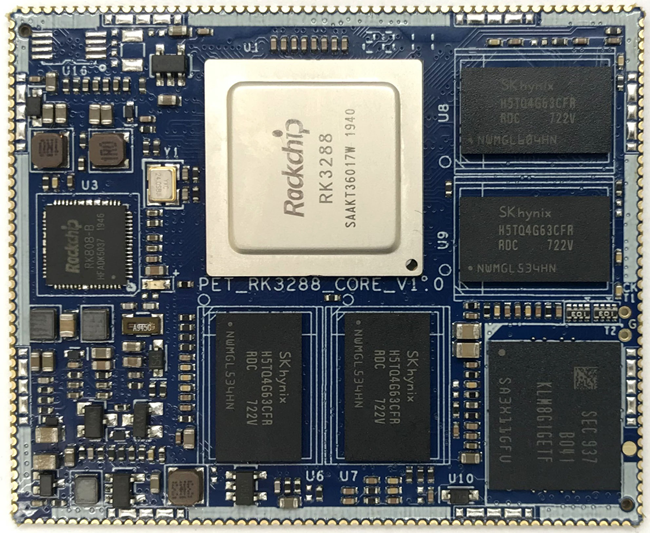

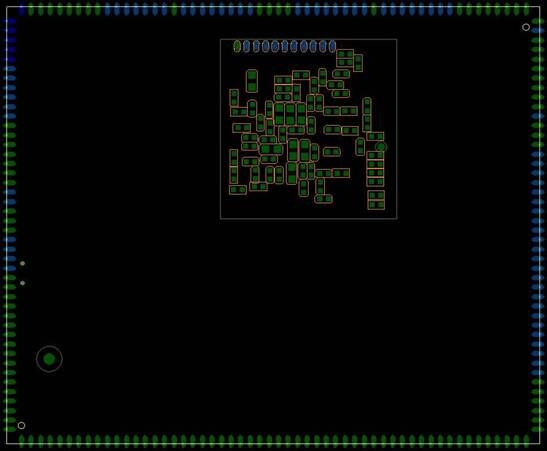

一、PET_RK3288_CORE 核心板图片

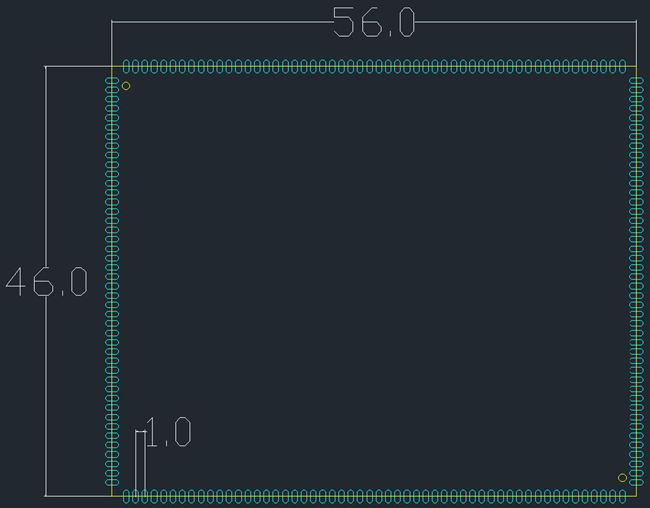

二、PET_RK3288_CORE 核心板尺寸图





三、PET_RK3288_CORE 核心板详细参数


PET-RK3288核心板/核心模组系统参数

处理器

RK3288 Cortex A17 四核 1.8G

内存

DDR3 1GB / 2GB,标配2GB

存储

EMMC 8G / 16G / 32G,标配 8GB

电源管理

强大的独立 PMIC/PMU RK808

RTC

核心板集成外部RTC时钟芯片

PET-RK3288核心板/核心模组接口参数

显示输出接口

LVDS双通道 1路、RGB 1路、MIPI四通道1路、HDMI输出1路、eDP输出1路

视频输入接口

MIPI 1路/YUV656 1路,支持USB摄像头

触摸屏接口

多点电容、电阻屏

USB接口

USB2.0规范、支持OTG 1路、USB-HOST 2路,有更多需求可在底板进行USB扩展

SD/TF卡接口

1路

键盘接口

Power、烧写键、ADC按键

以太网接口

1路,千兆以太网

SPI接口

1路,两路片选信号

ADC接口

2路

I2C接口

5路(部分与其他功能有复用)

UART串口

5路(部分与其他功能有复用)

I2S接口

1路

SDIO接口

1路,一般用于WIFI模组

红外输入接口

1路

GPIO/中断

多路

PET-RK3288核心板/核心模组结构参数

尺寸

56 x 46 mm,厚度1.2mm

邮票孔/排针间距

1.0 mm

引脚数

196 pin

PCB工艺

八层板,沉金工艺



四、PET_RK3288_CORE 直接修改安卓镜像


无需编译源码,可以通过镜像修改软件直接对安卓相关功能进行自定义修改,具体如下:

◇  开机log、开机动画、开机音乐、关机动画。

◇  默认桌面背景

◇  开机自启动Launcher程序

◇  添加或删除内置应用APK

◇  定时开机时间、定时关机时间

◇  是否启用蓝牙功能

◇  是否启用北斗/GPS功能

◇  自动休眠时间

◇  默认背光亮度

◇  默认显示屏DPI

◇  主屏默认方向

◇  副屏默认方向

◇  副屏是否全屏显示

◇  是否启用RK双屏异显模式

◇  HDMI或主板音频接口输出音频

◇  默认HDMI分辨率

◇  默认全屏(隐藏状态栏)

◇  是否默认打开蓝牙、WIFI

◇  WIFI和以太网共存,以及优先级

◇  4G和以太网共存,以及优先级

◇  双以太网共存,以及第二路以太网获取IP模式(DHCP或Static)

◇  默认音量

◇  长按Power键功能(弹出菜单或直接关机)

◇  是否禁用系统休眠



五、PET_RK3288_CORE 核心板安卓Android 7.1 系统功能


Ø  支持U盘或TF卡调整显示参数,适配不同的显示屏。

Ø  可通过设置选项强制应用程序全屏显示,永久隐藏系统状态栏。

Ø  支持双屏异显。

Ø  副屏可以设置方向0、90、180、270

Ø  副屏可以设置是否满屏显示

Ø  支持客户应用程序为系统唯一桌面Launcher并且不会弹出选择框,终端使用者无法运行其他桌面程序。

Ø  支持以太网设置,可通过设置选项指定静态IP地址或DHCP自动配置。

Ø  自动进行以太网MAC地址配置,无重复MAC地址。

Ø  支持wifi、以太网、4G任意两个网络共存,,并可以设置共存网络的优先级

Ø  支持双以太网

Ø  HDMI输出可通过设置选项指定输出分辨率(720P、1080P等)。

Ø  在连接HDMI时可通过设置选项选择音频是通过HDMI输出还是通过喇叭、耳机输出。

Ø  HDMI输出可通过设置选项选择进行缩放,可以适配各种显示屏。

Ø  HDMI输出可通过设置选项选择旋转方向0、90、180、270。

Ø  可不用安装第三方软件实现获取系统root权限。

Ø  可通过设置选项强制所有应用程序与系统默认的显示方向一致,不会在程序启动时切换横竖屏。

Ø  可通过设置选项设置系统永不休眠。

Ø  支持NFC功能进行读卡。

Ø  支持上电开机和上电后需要按下Power电源键开机两种开机方式。

Ø  系统默认开放外部TF卡读写权限,客户应用程序可正常操作外部TF卡。

Ø  支持通过简单的文件读写操作GPIO输出高低电平或读取GPIO电平状态。

Ø  支持开机LOGO和开机动画定制。

Ø  支持多种GPS/北斗模组即插即用

Ø  支持多路UVC USB摄像头。

Ø  支持3G、4G USB或PCI-E模组数据通讯。

Ø  支持外置U盘和TF卡,并支持 NTFS、FAT32、EXT2、EXT3、EXT4 文件系统。

Ø  支持定时开关机,可通过设置选项设置。

Ø  时钟校准服务器NTP可通过设置选项选择不同的服务器地址和校时超时时间



六、PET_RK3288_CORE 核心板Linux系统功能


支持 Ubuntu 18.04 、debin9、buildroot系统。Ubuntu 18.04系统主要功能如下:


Ø  支持U盘或TF卡调整显示参数,适配不同的显示屏。

Ø  支持ADB功能,可通过adb进行文件上传下载等操作。

Ø  支持 opengl

Ø  支持 opencv

Ø  支持 opencl

Ø  系统自动进行以太网的连接管理,支持以太网热拔插自动配置IP地址

Ø  系统自动进行wifi的连接管理,任何时候当有匹配的wifi热点时会自动连接。

Ø  支持4G 拨号。

Ø  自动进行声卡的配置,系统启动后声音输出正常、MIC麦克风工作正常。

Ø  支持多路UVC USB摄像头。

Ø  支持SSH2远程登陆到系统。



七、PET_RK3288_CORE 核心板引脚详细说明


详情见《PET_RK3288_CORE核心板手册》,点击即可下载。
